      五金模具的沖壓回彈與解決對策

      發布時間:2019-11-04 點擊次數:1800

        從各類五金沖壓模具開發制造經驗得知,拉深模比較不好處理,因為材料會產生流動,還有沖壓回彈的問題有時候也是非常頭痛的,目前還沒有準確可信的回彈計算公式,一般都是大家憑經驗,針對不同的材料,不同的R角來進行補償處理。產生回彈的影響因素我們都是比較清楚的,如果在修理模具方面,針對一些狀況,我們還是可以找到有效控制回彈方法。

        五金沖壓模具沖壓件回彈的影響因素

        1、 沖壓材料力學性能

        在汽車身上有不同強度的五金沖壓件,從普通板材到高強板,不同板材有著不同的屈服強度,板材的屈服強度越高,就越容易出現回彈現象,特別是DP系列雙相高強鋼。

        2、 沖壓材料厚度

        在成形過程中,板料厚度對彎曲性能有很大的影響,隨著板料厚度增加,回彈現象會逐漸減少,這是因為隨著板料厚度增加,參與塑性變形材料增加,進而彈性回復變形也增加,因此,回彈變小。

        隨著厚板料零件材料強度級別的不斷提高,回彈所造成零件尺寸精度的問題越來越嚴重,沖壓模具設計和后期的工藝調試都要求對零件回彈的性質及大小有所了解,以便采取相應的對策和補救方案。

        3、沖壓模具零件形狀及復雜程度

        不同形狀的零件回彈差異很大,形狀復雜的零件一般都會增加一序整形,防止成形不到位出現回彈現象,而更有一部分特殊形狀零件比較容易出現回彈現象,如U型零部件,在分析成形過程中,必須考慮回彈補償事宜。

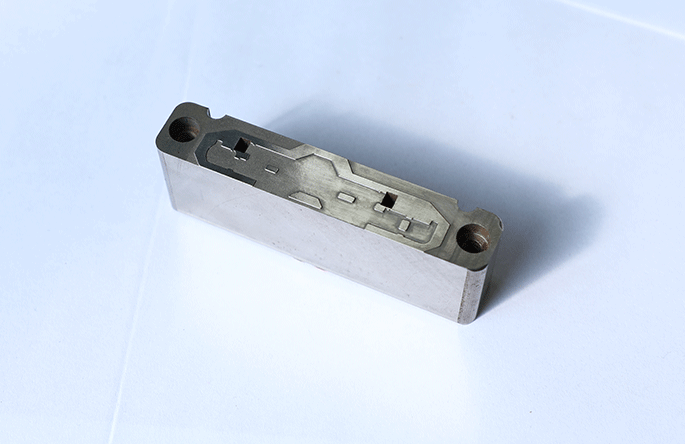

      沖壓模具

        4、 沖壓模具零件的脫料板壓邊力

        模具脫料板壓邊力沖壓成形過程是一項重要的工藝措施,通過不斷優化壓邊力,可以調整材料流動方向,改善材料內部應力分布。壓邊力增大可以使零件拉延更加充分,特別是零件側壁與R角位置,如果成形充分,會使內外應力差減少,從而使回彈減小。

        5、 模具拉延筋

        沖壓模具拉延筋在當今工藝中應用較為廣泛,合理的設置拉延的位置,能夠有效地改變材料流動方向及有效分配壓料面上的進料阻力,從而提高材料成形性,在容易出現回彈的零件上設置拉延筋,會使零件成形更充分,應力分布更均勻,從而回彈減小。

        五金沖壓模具沖壓件回彈控制方法

        減少或消除沖壓回彈最佳的時機是在產品設計和沖壓模具開發階段。借助前期CAE回彈分析,準確預測回彈量,對產品設計和工藝進行優化,利用產品形狀、工藝和補償來減少回彈。而在五金模具調試階段,必須嚴格按照工藝分析的指導來試模。與普通SE分析比較,回彈的分析和矯正的工作量增加了30%~50%,但卻可以大大縮短沖壓模具調試周期。

        回彈是與拉延成形過程緊密相關的。在不同的拉延條件下(噸位、行程及進料量等),雖然沖壓件都沒有成形問題,但在切邊后的回彈會更加明顯地顯現出來,回彈分析與拉延成形分析使用同樣的軟件,但關鍵是如何設置分析參數,以及對回彈結果進行有效評估。

        沖壓件異型零件回彈控制及L型零件回彈控制

        某車型擺臂加強板制件L型制件,一般L形狀制件均為左右對策同模開發,為防止存在側向力,導致成形制件偏移,左右對稱開發L型制件回彈整改與U型零件基本一致。

        U型零件沖壓回彈控制。一般U型零件都容易出現回彈,例如部分車型的左/右前縱梁內板前部本體制件,此制件在開發過程中出現了回彈問題。經過反復分析,并根據其搭接關系與設計人員溝通,對制件做出更改,增加加強筋長度,在模具本身增加整形序,預定整形1~3.5 mm。沖壓工藝排序增加整形序,制件整個側壁全部整形,保證制件無回彈現象發生。

      沖壓模具

        另外,目前通用的解決板料五金沖壓回彈的工藝措施做法有如下面幾點:

        1、校正彎曲

        校正彎曲力將使沖壓力集中在彎曲變形區,迫使內層金屬受擠壓,被校正后,內外層都被伸長,卸載后擠壓兩區的回彈趨勢相抵可以減小回彈。

        2、過度彎曲

        彎曲生產中,由于彈性恢復,板料的變形角度及半徑會變大,可以采用板料變形程度超出理論變形程度的方式來減小回彈。

        3、拉彎

        該方法是在板料彎曲的同時施加切向拉力,改變板料內部的應力狀態和分布情況,讓整個斷面處于塑性拉伸變形范圍內,這些卸載后,內外層的回彈趨勢相互抵消,減小了回彈。

        4、局部壓縮

        局部壓縮工藝是通過減薄外側板料的厚度來增加外側板料的長度,使內外層的回彈趨勢相互抵消。

        5、多次彎曲

        將沖壓模具彎曲成形分成多次來進行,以消除回彈。

        6、內側圓角鈍化

        從彎曲部位的內側進行壓縮,以消除沖壓回彈。當板形U形彎曲時,由于兩側對稱彎曲,采用這種方法效果比較好。

        7、變整體拉延成為部分彎曲成形

        將五金沖壓零件一部分采用彎曲成形后再通過拉延成形以減少回彈。這種方法對二維形狀簡單的產品有效。

        8、控制殘余應力

        五金沖壓模具在拉延時在工具的表面增加局部的凸包形狀,在后道工序時再消除增加的形狀,使材料內的殘余應力平衡發生變化,以消除回彈。

        9、放負回彈

        沖壓加工的工件設法使板料產生預留的負向回彈。上模返回后,制件通過回彈而達到要求的形狀。

        綜上所述,東莞市高準精密機械有限公司在各類沖壓模具設計與制造過程中,不斷總結試模過程中遇到的這樣或那樣的沖壓回彈,及其它模具試模問題點。公司團隊以客戶為關注焦點,努力控制沖壓模具試模次數,節省客戶模具開發周期及為客戶節省模具開發成本。
